- A diferença crucial entre saídas que apenas clonam o sinal e aquelas que possuem processamento DSP verdadeiramente independente.
- Os riscos acústicos de misturar subwoofers de marcas ou tamanhos diferentes sem a devida calibração individual.
- Soluções via hardware externo e software para contornar as limitações de receivers de gama média.
- A evolução tecnológica dos processadores SHARC e a implementação de sistemas como o Dirac Live Bass Control.

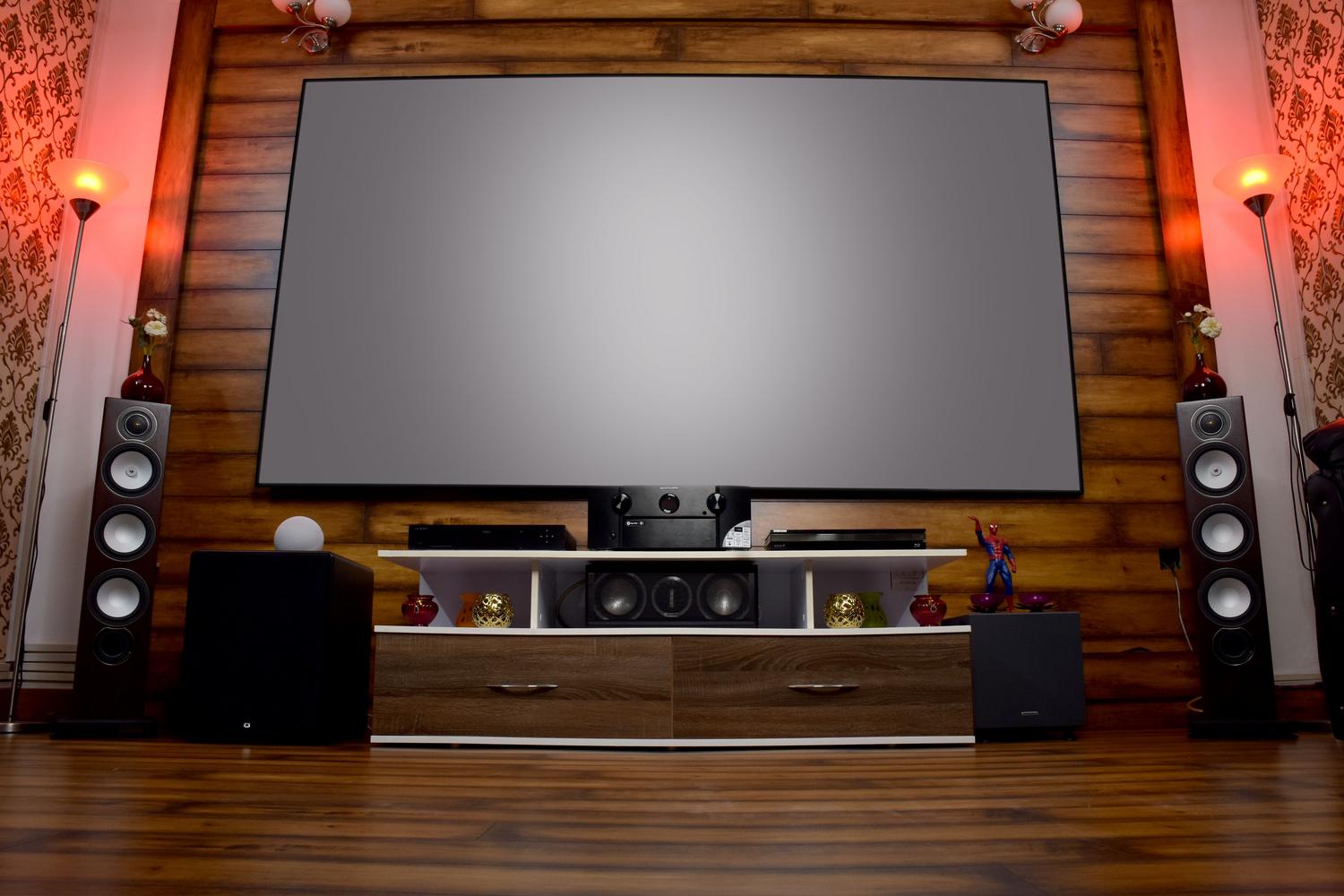

Montar um sistema de som surround que realmente faça o chão tremer é o sonho de qualquer entusiasta, mas quando chegamos na parte dos graves, a coisa pode ficar bem complicada. Muita gente acredita que, ao comprar um receiver com várias saídas de subwoofer, terá o controle total sobre cada caixa, mas a realidade do hardware interno costuma ser bem diferente do que as marcas vendem nos folhetos comerciais.
O grande desafio aqui é que as frequências baixas são extremamente caprichosas e dependem totalmente da acústica do ambiente e da posição dos móveis. Para conseguir aquele impacto sólido e definido, é preciso entender o que acontece “debaixo do capô” do seu equipamento, evitando que os subwoofers briguem entre si e acabem anulando o som em vez de somá-lo.
O Mito das Saídas Múltiplas e o Gargalo do DSP
É muito comum vermos aparelhos com etiquetas como “Subwoofer 1” e “Subwoofer 2”, o que leva o usuário a pensar que cada canal é processado de forma isolada. No entanto, em diversos modelos da Denon e Marantz, essas saídas são apenas um duplicado eletrônico de um único sinal. Isso acontece devido ao uso de chips DSP da família Cirrus Logic (como o CS49844), que processam os graves em uma única rota mono.
Curiosamente, alguns aparelhos mais antigos eram até mais potentes nesse aspecto, pois utilizavam chips SHARC da Analog Devices, que permitiam fluxos de dados independentes. Com a migração para soluções mais integradas para reduzir custos, essa capacidade foi perdida em várias linhas, incluindo as séries X3000, X4000 e até algumas versões da série X8000 da Denon, onde o processador acaba se tornando um cuello de botella para a qualidade sonora.
A Armadilha dos Menus de Configuração
Muitos usuários ficam confusos ao notar que o menu do receiver permite ajustar o volume e a distância de cada subwoofer separadamente. Essa percepção não está errada, mas é quase uma “pegadinha” do software. O ajuste de nível e o retardo (delay) são cálculos matemáticos simples aplicados na etapa final, logo após o DAC, portanto, o aparelho consegue compensar se um altavoz estiver mais longe que o outro.
O problema real reside nos filtros complexos, como as frequências de corte (crossovers) e as curvas de equalização fina geradas pelo Audyssey. Como o motor interno é mono, ambos os subwoofers recebem a mesma curva de correção, ignorando completamente que cada canto da sala possui ressonâncias e particularidades acústicas totalmente distintas.
O Perigo de Misturar Subwoofers Diferentes
Se você utiliza dois subwoofers idênticos (mesma marca, modelo e tamanho), o fato de o sinal ser clonado não costuma ser um problemão. Na verdade, posicionar caixas iguais em pontos estratégicos ajuda a promediar os modos da sala, tornando o grave mais uniforme para quem está sentado no sofá. O caos começa quando tentamos fazer um “mix” de tecnologias ou tamanhos.
- Desfase Temporal: Cada projeto de caixa, seja ela selada ou reflex (porteada), possui uma resposta temporal e velocidade de queda diferentes.
- Cancelamentos Mútuos: Ao receberem a mesma sinal, subwoofers diferentes podem entrar em conflito, criando nulos profundos onde o grave simplesmente desaparece.
- Necessidade de Filtros Individuais: Para que caixas distintas cooperem, é imperativo aplicar ecualizações dedicadas que corrijam as falhas de cada transdutor antes da interação no espaço.
A Nova Era: Processadores SHARC e Independência Real
A partir do final de 2022, houve uma mudança significativa. A Harman International voltou a apostar na plataforma Analog Devices SHARC (Griffin Lite EVO). Equipamentos modernos, como o Marantz Cinema 50 e o Denon AVR-X3800H, agora oferecem linhas de dados nativas e independentes para gerir até quatro subwoofers.
Essa potência de processamento permite que o sistema de calibração crie curvas de equalização totalmente diferenciadas por canal. Este é o requisito técnico essencial para rodar ferramentas como o Dirac Live Bass Control (DLBC), que otimiza a cooperação entre graves distintos. Além disso, surgiram funções como os graves direcionais, que tentam mover o impacto da frequência baixa conforme a ação no filme, embora a eficácia disso dependa muito da acústica de cada casa.
Como Resolver as Limitações do seu Receiver
Se o seu equipamento atual clona o sinal e você sente que o grave não está ideal, não precisa jogar o receiver no lixo. Existem caminhos para driblar essa limitação eletrônica:

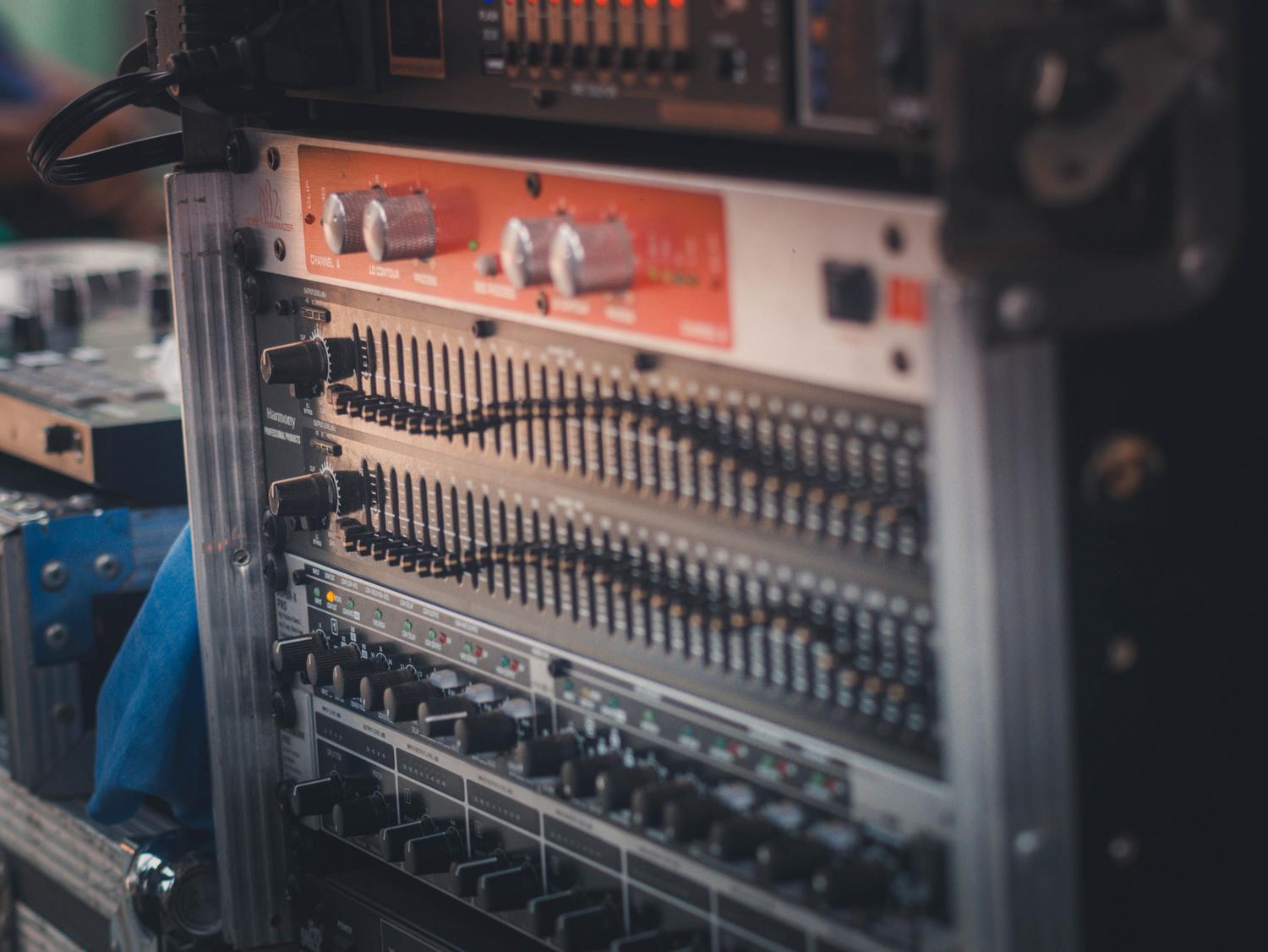

A solução via hardware mais robusta é a instalação de um processador externo, como o miniDSP 2×4 HD. Você conecta uma saída do receiver ao miniDSP e, a partir dali, distribui o sinal para cada subwoofer. Com um microfone de medição (como o UMIK-1) e o software Multi-Sub Optimizer (MSO), é possível equalizar cada unidade de forma cirúrgica.
Para quem prefere não comprar novos aparelhos, a otimização via software é o caminho. Utilizando ferramentas como o REW (Room EQ Wizard) ou o AcoustiX, você pode realizar uma medição conjunta. O truque é configurar os subs em modo neutro (crossover no máximo e fase em 0) e medir a resposta acústica total que chega aos seus ouvidos, aplicando então uma correção global para mitigar os nulos.
Conectando Subwoofers Ativos e Passivos

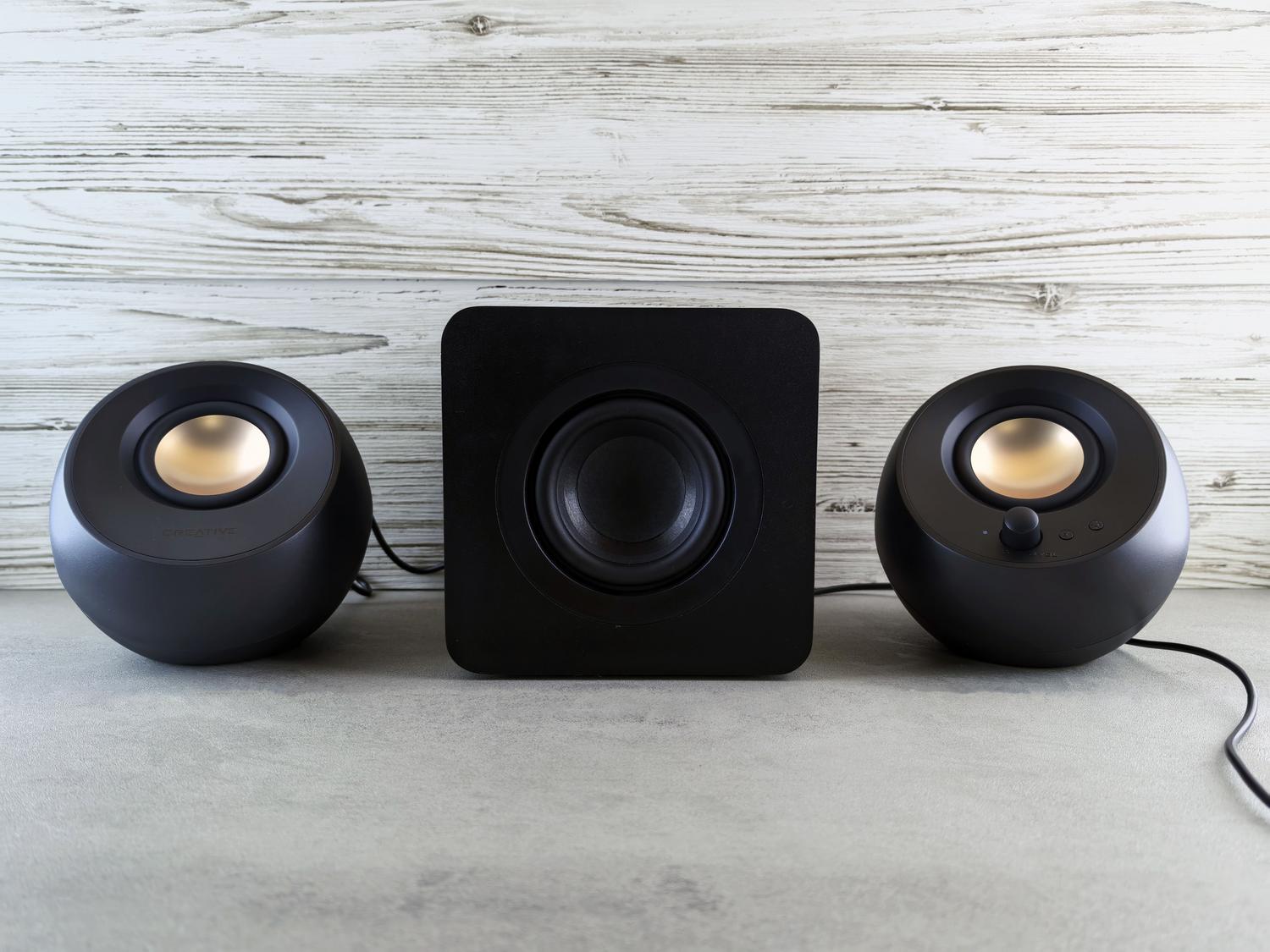

Para quem está começando, é vital entender a diferença entre os tipos de equipamento. O subwoofer ativo já possui seu próprio amplificador interno, precisando apenas de um cabo RCA conectado à saída “Sub Out” ou “LFE” do receiver, sendo a opção mais comum hoje em dia.
Já o subwoofer passivo é apenas uma caixa com o alto-falante, exigindo alimentação externa via cabos de potência. Nesses casos, é fundamental usar cabos com boa seção transversal para evitar perdas. Para quem usa etapas de potência independentes (como as da Crown), o ideal é utilizar um crossover ativo externo para separar as frequências antes que cheguem aos amplificadores.
Existem ainda abordagens audiófilas, como o Método MJ, onde o sub é conectado à saída de alto nível dos terminais do amplificador. Isso permite que o subwoofer extraia a frequência em tempo real, melhorando a sincronia tonal. Para um sistema de referência, recomenda-se a configuração de múltiplos subgraves: um principal sincronizado com os frontais, um traseiro para equilibrar o peso do som e um central vinculado aos diálogos, utilizando ferramentas de gestão de fase e ganância para uma integração invisível.
Dominar as frequências baixas exige olhar além do manual e entender a realidade do hardware disponível. Seja investindo em novos processadores SHARC, implementando um miniDSP ou realizando medições precisas com REW, o objetivo final é evitar que as ondas se anulem, garantindo aquele impacto físico e clareza sonora que transformam completamente a experiência de cinema em casa.
